首页 > 供应产品 > 湿式磁选机

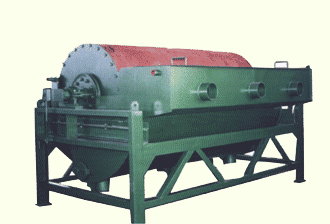

湿式磁选机
点击图片查看原图
产品: 浏览次数:279湿式磁选机
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2013-09-04 11:34
  询价
详细信息


磁选机概述


    磁选机是在产业界使用最广泛的、通用性高的机种之一,使用于再利用粉状粒体中的除去铁粉等,磁选机广泛用于资源回收,木材业、矿业、窑业、化学、食品等其他工场。磁选机适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料的除铁作业。 昆明昆鼎重机(昆明破碎机,球磨机专业厂商)设计生产的磁选机的磁系,采用优质铁氧体材料或与稀土磁钢复合而成,筒表平均磁感应强度为100-600mT。
    湿式永磁筒式磁选机是铁矿石选厂普通使用的一种磁选机,它适用于选别强磁性矿物。按照槽体的结构型式不同,磁选机分为顺流式、逆流式、半逆流式三种。三种不同槽体型式的磁选机入选粒度如下:顺流槽体≤6mm,逆流槽体≤1.5mm,半逆流槽体≤0.5mm。
    顺流式磁选机处理能力大,适宜于处理较粗粒度的强磁性物料的粗选和精选,亦可多台串连工作。顺流式磁选机当给矿量大时,磁性矿粒容易损失于尾矿,因此要加强操作管理,控制较低的矿浆水平。
    逆流式磁选机适宜于细粒强磁性矿物的粗选与扫选作业,回收率较高,但精矿品位较低。因为粗粒物料易沉积堵塞选别空间,所以逆流型磁选机不适于处理粗粒物料。
    半逆流磁选机可以获得高质量的铁精矿,同时也能得到较好的回收率,所以半逆流磁选机在生产实践中得到广泛的应用。它适宜于处理0.5mm以下的矿粒的粗选和精选,还可以多台串联和并联,实现多次的扫选和精选。

湿式磁选机的基本结构


    湿式永磁筒式磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。圆筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件或工件,用不锈钢螺钉和筒相连。电机通过减速机或直接用无极调速电机,带动圆筒、磁辊和刷辊作回转运动。磁系为开放式磁系,装在圆筒内和裸露的全磁。磁块用不锈钢螺栓装在磁轭的底板上,磁轭的轴伸出筒外,轴端固定有拐臂。扳动拐臂可以调整磁系偏角,调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造,机架和槽体的其他部分用普通钢材焊接

磁选机的工作原理


    矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。精矿随圆筒转到磁系边缘磁力最弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中,如果是全磁磁辊,卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。

湿式磁选机主要技术参数:

型号

筒径 mm

筒长 mm

筒表场强 kA/m

处理量 t/h

给料粒度 mm

功率 KW

重量 t

CT406

400

600

80 ~ 450

2 ~ 4

2 ~ 0

0.55

0.4

CT603.

600

300

80 ~ 400

2 ~ 4

2 ~ 0

0.55

0.4

CT606

600

600

80 ~ 400

4 ~ 8

2 ~ 0

1.1

0.95

CT609

600

900

80 ~ 400

7 ~ 14

2 ~ 0

1.5

1.3

CT612

600

1200

80 ~ 400

10 ~ 20

2 ~ 0

1.5

1.5

CT618

600

1800

80 ~ 400

15 ~ 30

2 ~ 0

1.5

1.8

CT712

750

1200

120 ~ 400

15 ~ 30

2 ~ 0

1.5

2.0

CT718

750

1800

120 ~ 400

20 ~ 45

2 ~ 0

3.0

2.2

CT724

750

2400

120 ~ 400

30 ~ 65

2 ~ 0

3.0

2.5

CT918

900

1800

130 ~ 400

45 ~ 80

3 ~ 0

4.0

2.8

CT924

900

2400

130 ~ 400

70 ~ 110

3 ~ 0

4.0

3.5
