①SVC电流矢量控制方式，V/F控制方式可选。
②V/F曲线多节点设置，配置灵活。
③电机参数静态自整定功能。
④多功能可编程输入端口，可编程继电器输出。
⑤内置PID调节器，方便客户进行简单的流量，压力等闭环控制。
⑥过流，过压监测保护，最大限度保护客户的设备和变频器。
⑦独特的自适应控制技术，独特的脉宽调制技术，以使控制性能最优。
⑧紧凑的结构设计，体积小，性能可靠。
⑨适应大范围宽电网变动设计，尤其适应国内低压特殊场合。
技术参数：
|
项目 |
标准规范 |
|
|
输入 |
输入电压 |
单相220V、三相380V；50Hz/60Hz |
|
变动容许值 |
电压：-20% ～+20％ 电压失衡率：<3% |
|
|
输出 |
额定电压 |
0～220V/0～380V |
|
频率范围 |
0Hz～400Hz |
|
|
控制功能 |
调制方式 |
优化空间电压矢量PWM |
|
控制方式 |
无速度传感器矢量控制 |
|
|
频率精度 |
数字设定：最高频率×±0. 01%；模拟设定： 最高频率×±0.2% |
|
|
频率分辨率 |
数字设定：0.01Hz；模拟设定：最高频率×0.1% |
|
|
转矩提升 |
自动转矩提升，手动转矩提升1%～30.0%(V/F模式) |
|
|
V/F曲线 |
线性V/F曲线、平方V/F曲线、用户自定义V/F曲线 |
|
|
内置PID |
方便地构成闭环控制系统，适用于压力、流量控制 |
|
|
多段速运行 |
通过内置PLC或控制端子实现多段速运行 |
|
|
转矩特性 |
1HZ时输出额定转矩的150%，转速稳定精度0.1% |
|
|
电机参数自 辨识 |
在电机完全静止的情况下自动辨识电机参数，以获得最 佳控制效果 |
|
|
运行命令通 道 |
操作面板给定；控制端子给定；串行口给定；可三种方 式切换 |
|
|
频率设定通 道 |
键盘电位器给定；键盘▲、▼键给定；数字给定；串行 给定；端子UP/DOWN给定；模拟信号给定；组合给定 |
|
|
开关输入通 道 |
正、反转指令；6路可编程开关量输入，最多可设定30种功能。 |
|
|
模拟输入通 道 |
2路模拟信号输入，0～20mA、0～10V可选 |
|
|
模拟输出通 道 |
模拟信号输出0～10V、0～20mA可选 |
|
|
开关量输出 通道 |
3路可编程开路集电极输出；1路继电器输出信号； |
|
|
LED数码显示 |
可显示设定频率、输出电压、输出电流等参数 |
|
|
保护功能 |
过流保护；过压保护；欠压保护；过热保护； |
|

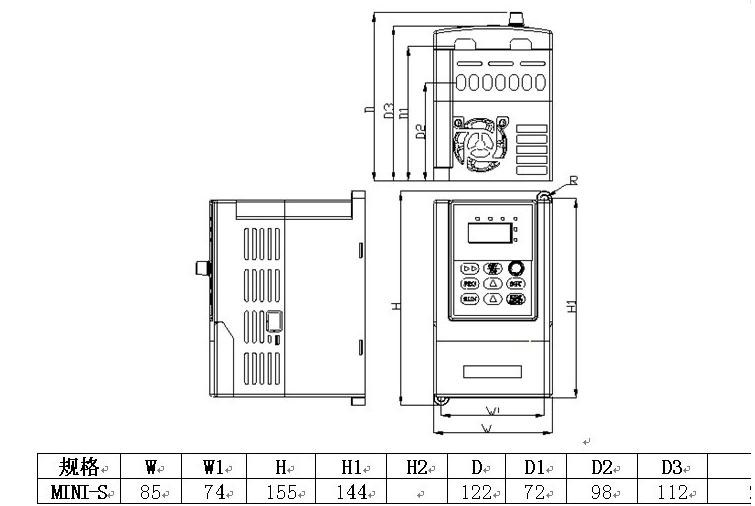

安装尺寸：
|
项目 |
标准规范 |
|
|
输入 |
输入电压 |
单相220V、三相380V；50Hz/60Hz |
|
变动容许值 |
电压：-20% ～+20％ 电压失衡率：<3% |
|
|
输出 |
额定电压 |
0～220V/0～380V |
|
频率范围 |
0Hz～400Hz |
|
|
控制功能 |
调制方式 |
优化空间电压矢量PWM |
|
控制方式 |
无速度传感器矢量控制 |
|
|
频率精度 |
数字设定：最高频率×±0. 01%；模拟设定： 最高频率×±0.2% |
|
|
频率分辨率 |
数字设定：0.01Hz；模拟设定：最高频率×0.1% |
|
|
转矩提升 |
自动转矩提升，手动转矩提升1%～30.0%(V/F模式) |
|
|
V/F曲线 |
线性V/F曲线、平方V/F曲线、用户自定义V/F曲线 |
|
|
内置PID |
方便地构成闭环控制系统，适用于压力、流量控制 |
|
|
多段速运行 |
通过内置PLC或控制端子实现多段速运行 |
|
|
转矩特性 |
1HZ时输出额定转矩的150%，转速稳定精度0.1% |
|
|
电机参数自 辨识 |
在电机完全静止的情况下自动辨识电机参数，以获得最 佳控制效果 |
|
|
运行命令通 道 |
操作面板给定；控制端子给定；串行口给定；可三种方 式切换 |
|
|
频率设定通 道 |
键盘电位器给定；键盘▲、▼键给定；数字给定；串行 给定；端子UP/DOWN给定；模拟信号给定；组合给定 |
|
|
开关输入通 道 |
正、反转指令；6路可编程开关量输入，最多可设定30种功能。 |
|
|
模拟输入通 道 |
2路模拟信号输入，0～20mA、0～10V可选 |
|
|
模拟输出通 道 |
模拟信号输出0～10V、0～20mA可选 |
|
|
开关量输出 通道 |
3路可编程开路集电极输出；1路继电器输出信号； |
|
|
LED数码显示 |
可显示设定频率、输出电压、输出电流等参数 |
|
|
保护功能 |
过流保护；过压保护；欠压保护；过热保护； 过载保护等 |
|
|
项目 |
标准规范 |
|
|
输入 |
输入电压 |
单相220V、三相380V；50Hz/60Hz |
|
变动容许值 |
电压：-20% ～+20％ 电压失衡率：<3% |
|
|
输出 |
额定电压 |
0～220V/0～380V |
|
频率范围 |
0Hz～400Hz |
|
|
控制功能 |
调制方式 |
优化空间电压矢量PWM |
|
控制方式 |
无速度传感器矢量控制 |
|
|
频率精度 |
数字设定：最高频率×±0. 01%；模拟设定： 最高频率×±0.2% |
|
|
频率分辨率 |
数字设定：0.01Hz；模拟设定：最高频率×0.1% |
|
|
转矩提升 |
自动转矩提升，手动转矩提升1%～30.0%(V/F模式) |
|
|
V/F曲线 |
线性V/F曲线、平方V/F曲线、用户自定义V/F曲线 |
|
|
内置PID |
方便地构成闭环控制系统，适用于压力、流量控制 |
|
|
多段速运行 |
通过内置PLC或控制端子实现多段速运行 |
|
|
转矩特性 |
1HZ时输出额定转矩的150%，转速稳定精度0.1% |
|
|
电机参数自 辨识 |
在电机完全静止的情况下自动辨识电机参数，以获得最 佳控制效果 |
|
|
运行命令通 道 |
操作面板给定；控制端子给定；串行口给定；可三种方 式切换 |
|
|
频率设定通 道 |
键盘电位器给定；键盘▲、▼键给定；数字给定；串行 给定；端子UP/DOWN给定；模拟信号给定；组合给定 |
|
|
开关输入通 道 |
正、反转指令；6路可编程开关量输入，最多可设定30种功能。 |
|
|
模拟输入通 道 |
2路模拟信号输入，0～20mA、0～10V可选 |
|
|
模拟输出通 道 |
模拟信号输出0～10V、0～20mA可选 |
|
|
开关量输出 通道 |
3路可编程开路集电极输出；1路继电器输出信号； |
|
|
LED数码显示 |
可显示设定频率、输出电压、输出电流等参数 |
|
|
保护功能 |
过流保护；过压保护；欠压保护；过热保护； 过载保护等 |
|
|
项目 |
标准规范 |
|
|
输入 |
输入电压 |
单相220V、三相380V；50Hz/60Hz |
|
变动容许值 |
电压：-20% ～+20％ 电压失衡率：<3% |
|
|
输出 |
额定电压 |
0～220V/0～380V |
|
频率范围 |
0Hz～400Hz |
|
|
控制功能 |
调制方式 |
优化空间电压矢量PWM |
|
控制方式 |
无速度传感器矢量控制 |
|
|
频率精度 |
数字设定：最高频率×±0. 01%；模拟设定： 最高频率×±0.2% |
|
|
频率分辨率 |
数字设定：0.01Hz；模拟设定：最高频率×0.1% |
|
|
转矩提升 |
自动转矩提升，手动转矩提升1%～30.0%(V/F模式) |
|
|
V/F曲线 |
线性V/F曲线、平方V/F曲线、用户自定义V/F曲线 |
|
|
内置PID |
方便地构成闭环控制系统，适用于压力、流量控制 |
|
|
多段速运行 |
通过内置PLC或控制端子实现多段速运行 |
|
|
转矩特性 |
1HZ时输出额定转矩的150%，转速稳定精度0.1% |
|
|
电机参数自 辨识 |
在电机完全静止的情况下自动辨识电机参数，以获得最 佳控制效果 |
|
|
运行命令通 道 |
操作面板给定；控制端子给定；串行口给定；可三种方 式切换 |
|
|
频率设定通 道 |
键盘电位器给定；键盘▲、▼键给定；数字给定；串行 给定；端子UP/DOWN给定；模拟信号给定；组合给定 |
|
|
开关输入通 道 |
正、反转指令；6路可编程开关量输入，最多可设定30种功能。 |
|
|
模拟输入通 道 |
2路模拟信号输入，0～20mA、0～10V可选 |
|
|
模拟输出通 道 |
模拟信号输出0～10V、0～20mA可选 |
|
|
开关量输出 通道 |
3路可编程开路集电极输出；1路继电器输出信号； |
|
|
LED数码显示 |
可显示设定频率、输出电压、输出电流等参数 |
|
|
保护功能 |
过流保护；过压保护；欠压保护；过热保护； 过载保护等 |
|
|
项目 |
标准规范 |
|
|
输入 |
输入电压 |
单相220V、三相380V；50Hz/60Hz |
|
变动容许值 |
电压：-20% ～+20％ 电压失衡率：<3% |
|
|
输出 |
额定电压 |
0～220V/0～380V |
|
频率范围 |
0Hz～400Hz |
|
|
控制功能 |
调制方式 |
优化空间电压矢量PWM |
|
控制方式 |
无速度传感器矢量控制 |
|
|
频率精度 |
数字设定：最高频率×±0. 01%；模拟设定： 最高频率×±0.2% |
|
|
频率分辨率 |
数字设定：0.01Hz；模拟设定：最高频率×0.1% |
|
|
转矩提升 |
自动转矩提升，手动转矩提升1%～30.0%(V/F模式) |
|
|
V/F曲线 |
线性V/F曲线、平方V/F曲线、用户自定义V/F曲线 |
|
|
内置PID |
方便地构成闭环控制系统，适用于压力、流量控制 |
|
|
多段速运行 |
通过内置PLC或控制端子实现多段速运行 |
|
|
转矩特性 |
1HZ时输出额定转矩的150%，转速稳定精度0.1% |
|
|
电机参数自 辨识 |
在电机完全静止的情况下自动辨识电机参数，以获得最 佳控制效果 |
|
|
运行命令通 道 |
操作面板给定；控制端子给定；串行口给定；可三种方 式切换 |
|
|
频率设定通 道 |
键盘电位器给定；键盘▲、▼键给定；数字给定；串行 给定；端子UP/DOWN给定；模拟信号给定；组合给定 |
|
|
开关输入通 道 |
正、反转指令；6路可编程开关量输入，最多可设定30种功能。 |
|
|
模拟输入通 道 |
2路模拟信号输入，0～20mA、0～10V可选 |
|
|
模拟输出通 道 |
模拟信号输出0～10V、0～20mA可选 |
|
|
开关量输出 通道 |
3路可编程开路集电极输出；1路继电器输出信号； |
|
|
LED数码显示 |
可显示设定频率、输出电压、输出电流等参数 |
|
|
保护功能 |
过流保护；过压保护；欠压保护；过热保护； 过载保护等 |
|
行业应用：
广泛应用于机械、纺织、印染、包装、印刷、陶瓷、制药、食品及流水生产线等领域、尤其适用于各种OEM用途。
|
