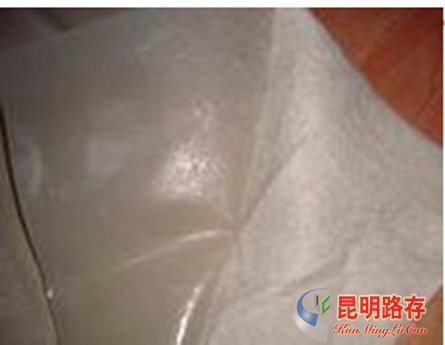

复合土工膜：
是广义名称：用短丝土工布、长丝土工布、编织土工布布或者机织土工布与聚乙烯复合，用热复合法或者聚乙烯PE膜直接淋膜都可以称为复合土工膜。复合土工布、复合土工膜和防渗土工布等，有些产品是叫法不同，所指的产品却是相同的。由于土工布是新兴材料对于名称没有规范的称呼，所以造成了土工膜定义的混乱和不规范。严格意义上说所有的用在土木工程上的膜类状材料都可以统称为土工膜，所谓复合土工膜就是将两种材质结合或者连接在一起使用有隔离防渗作用的复合材质的土工膜。
产品：1.两布一膜（防渗膜的两面加有防护用的土工布）
2.一布一膜（防渗膜的一面加有防护用的土工布）
3.两布两膜（可以根据客户需求定做）
规格：膜材（由HDPE/PVC/EVA等）厚度从0.2mm——0.8mm ,防护层土工布（长丝土工布或短丝土工布）从100g/m2—800g/m2 (可以根据客户要求定做)
功能：
产品特性：集防渗、排水于一体、强度高、摩擦系数大、耐穿刺、耐老化、耐酸碱、防止水土流失。
用途：
是广义名称：用短丝土工布、长丝土工布、编织土工布布或者机织土工布与聚乙烯复合，用热复合法或者聚乙烯PE膜直接淋膜都可以称为复合土工膜。复合土工布、复合土工膜和防渗土工布等，有些产品是叫法不同，所指的产品却是相同的。由于土工布是新兴材料对于名称没有规范的称呼，所以造成了土工膜定义的混乱和不规范。严格意义上说所有的用在土木工程上的膜类状材料都可以统称为土工膜，所谓复合土工膜就是将两种材质结合或者连接在一起使用有隔离防渗作用的复合材质的土工膜。
产品：1.两布一膜（防渗膜的两面加有防护用的土工布）
2.一布一膜（防渗膜的一面加有防护用的土工布）
3.两布两膜（可以根据客户需求定做）
规格：膜材（由HDPE/PVC/EVA等）厚度从0.2mm——0.8mm ,防护层土工布（长丝土工布或短丝土工布）从100g/m2—800g/m2 (可以根据客户要求定做)
功能：
产品特性：集防渗、排水于一体、强度高、摩擦系数大、耐穿刺、耐老化、耐酸碱、防止水土流失。
用途：
1. 土工坝、堆石坝、砌石坝和展压混凝土坝；
2.堤、坝前水平防渗铺盖，地基垂直防渗层；
3.尾矿坝、污水库坝身及库区； 施工围堰；
4.渠道、蓄液池（坑、圹）； 废料场；
5.地铁、地下室和隧道、隧洞防渗衬砌; 公路、高速公路、铁道的路基；
6.路基及其它地基盐渍防治；
7.膨胀土和湿陷性黄土的防水层；
8.屋面防漏
① 人工湖防渗② 垃圾填埋场防渗③ 污水处理防渗④ 水利工程防渗⑤ 建筑业防渗⑥ 油罐基础防渗⑦ 水产养殖防渗⑧ 农业养殖大棚防渗⑨ 卫生处理中心防渗幅宽：4—6米
2.堤、坝前水平防渗铺盖，地基垂直防渗层；
3.尾矿坝、污水库坝身及库区； 施工围堰；
4.渠道、蓄液池（坑、圹）； 废料场；
5.地铁、地下室和隧道、隧洞防渗衬砌; 公路、高速公路、铁道的路基；
6.路基及其它地基盐渍防治；
7.膨胀土和湿陷性黄土的防水层；
8.屋面防漏
① 人工湖防渗② 垃圾填埋场防渗③ 污水处理防渗④ 水利工程防渗⑤ 建筑业防渗⑥ 油罐基础防渗⑦ 水产养殖防渗⑧ 农业养殖大棚防渗⑨ 卫生处理中心防渗幅宽：4—6米
表1:基本项技术要求 table1 basic technological requirement：
|
序号
|
项目
|
指 标
|
允差，%
|
|
|
1
|
单位面积质量，g/m2
|
按设计或合同规定
|
-10
|
|
|
2
|
幅宽，cm
|
按设计或合同规定
|
-1.0
|
|
|
3
|
断裂强度1)，KN/m
|
按设计或合同规定
|
-5
|
纵横向
|
|
4
|
撕裂伸长率，%
|
符合设计要求
|
30～100
|
纵横向
|
|
5
|
撕破强力1)，KN
|
按设计或合同规定
|
-8
|
纵横向
|
|
6
|
CBR顶破强力，KN
|
按设计或合同规定
|
-5
|
|
|
7
|
剥离强度2)，N/cm
|
6
|
不低于标准
|
纵横向
|
|
8
|
耐静水压，Mpa
|
按设计或合同规定
|
不低于标准
|
|
|
9
|
渗透系数，cm/s
|
按设计或合同规定
|
符合设计要求
|
|
|
1)常见短纤针刺非织造布/聚乙烯复合土工膜强度要求按表2。
2)测定时如试样难以预测剥离及未到规定离强度基材或膜材断裂，视为符合要求。 |
||||
表2:短纤针刺非造布/聚乙烯复合土工膜的强度标准 ：
|
单位面积质量
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
备注
|
|
|
强度要求膜材厚度，mm
|
0.25～0.345
|
0.3～0.5
|
|||||||
|
断裂强力，KN/m 5
|
7.5
|
10.0
|
12.0
|
14.0
|
16.0
|
18.0纵横向
|
|||
|
CBR顶破强力，KN 1.1
|
1.5
|
1.9
|
2.2
|
2.5
|
2.8
|
3.0
|
|||
|
CBR顶破强力，KN 1.1
|
1.5
|
1.9
|
2.2
|
2.5
|
2.8
|
3.0
|
|||
|
注：实际规格介于表中相邻规格之间时，按内插法计算相应考核指标；规格超出表中范围 以及其他工艺、结构的产品,考核指标按设计或由供需双方协商确定。
|
|||||||||
产品特点
1、集防渗、反滤与排水作用于一体，同时具备隔离和加筋等功能。
2、复合强度高、剥离强度大、抗穿刺强度高。
3、排水能力强、摩擦系数大、线胀系数小。
4 耐老化性能好、适应环境温度范围宽、质量稳定。
应用范围
广泛应用于水利、人工湖、高尔夫球场、环保、建筑、交通、隧洞等工程。
1、集防渗、反滤与排水作用于一体，同时具备隔离和加筋等功能。
2、复合强度高、剥离强度大、抗穿刺强度高。
3、排水能力强、摩擦系数大、线胀系数小。
4 耐老化性能好、适应环境温度范围宽、质量稳定。
应用范围
广泛应用于水利、人工湖、高尔夫球场、环保、建筑、交通、隧洞等工程。
施工程序
(1)清理基层 (2)土工膜铺设 (3)接缝施工、检测 (4)与周边联接锚固 (5)验收 (6)防护层施工
技术要点
1、大卷土工膜铺设宜采用机械作业，小卷土工膜可采用人工铺设。
2、土工膜的铺设方向应符合设计要求，并使接缝量最少，接缝位置就平行于拉应力大的方向。
3、铺设时不应过紧，应留有足够余幅（大约1.5%）以便拼接和适应气温变化。应随铺随压，在膜的边角处每隔2-5米放1个20-40㎏重的砂袋，以防风吹。
4、土工膜与周边建筑物的连接，采用膨胀螺栓和钢板压条等构件进行锚固。拐角处，应注意适当裁剪土工膜，保证与周边建筑物妥善连接。
5、焊接前，做小样焊接试验，根据试验结果调节焊接设备至最佳状态。
6、焊接时，应随时观察焊接质量。根据实际施工情况，随时调节焊接设备至最佳工作状态。
7、土工膜之间形成的结点，应为T字形，不能做成十字形。T字形结点处宜采用母材补疤，补疤尺寸可为300㎜×300㎜。疤的直角应修圆。
8、当出现虚焊、漏焊时，必须切开焊缝，使用热熔挤压式焊机对切开部位进行补焊。
注意事项
1、施工人员必须穿无钉鞋或胶底鞋，禁止在土工膜上任意踩踏。
2、铺膜后应及时进行防护层施工，防止热收缩引起土工膜变形及紫外线照射引起土工膜老化。
3、禁止接触可引起聚烯烃性能变化的化学物质，以免土工膜发生永久变形。
4、机械不得直接碾压土工膜表面。
设计材料选择
根据工程性质、类别、应用部位，使用条件、设计要求等来选择适宜的种类及规格。
根据工程设计的水压力要求强度，以及暴露、埋压、气候、使用寿命等应用条件，来确定土工膜的厚度。
根据工程实际尺寸、面积、施工条件、施工能力，以施工时接缝最少为原则，来确定土工膜的宽度与长度。
当基层为混凝土结构时，宜选择可直接在水泥基层上直接粘接的长丝无纺布复合土膜。
公路中应用于防渗处理，中央分隔带下部防渗时一般采用一布一膜200-300g/m2。
复合土工膜防渗体施工技术要求
①工艺流程
水库大坝复合土工膜防渗采取边挖、边铺、边夯、边护的区段循环作业。
②基面清理
基面一定在按设计要求清理好，这是确保防渗效果的关键，特别是对尖石、树根等杂物要彻底清除干净，基面不允许有局部凹凸现象，清理好的基面要用夯锤或夯板夯紧，使之密实平整。
③复合土工膜铺设
铺膜时，一定要由上下而上铺设。膜与膜之间及膜与基面之间要压平贴紧，但不宜将膜拉得过紧，一般要略松一点，但不能在膜底留有气泡。因为土工膜比较薄且很轻，铺好以后，在未铺好保护层以前，极易被风吹动，所以一次铺膜面积不宜达大，最好边铺膜边盖保护层土料。
接头有热粘、胶粘、搭接等方法，接缝宽50mm。
若发现土工膜的刺破或撕破之处，一定要用三倍于破损面积的土工膜胶粘贴补好。
④保护层及护面
靠土工膜10cm厚的保护层土料一定要过筛，不允许有粒径大于6mm以上颗粒，否则易刺破土工膜。保护层土料一定要用夯打密实，保证干容重在1.5以上，并随时取样检验。回填保护层及砌筑块石护面时，一定要轻放，以免撞破土工膜。在块石护面下面，应铺填100mm厚的碎石或砾石垫层，以防止因水位变化，风浪等因素的影响而淘刷土料保护层。干砌块石采取人工挂线铺砌，石块应紧密嵌固，面层块石个体重量应大于48kg，所有空隙均用小块石充填。
⑤周边接界处理
周边接界处理的要求是将复合土工膜与周边土体联结紧密，封堵渗流入口，截断侧向的渗漏路径，防止渗水进入土工膜底面，形成水泡，在库水位下降时胀破土工膜。因此周边接界一定要挖截水槽，并将土工膜埋入槽内。
复合土工膜的接缝
复合土工膜的接缝处理是一个关键工序，直接影响防渗效果，一般接缝方式有：
①搭接：搭接宽度宜大于25cm；
②热焊：宜于稍厚的土工膜基材，焊缝搭接宽度不小于5CM.
③胶接：不推荐胶接,长时间水浸泡易开胶,防渗效果差。
接缝注意事项
（1）复合土工膜的接缝处理是施工的关键程序，直接影响工程运行寿命，据质量检测表明，采用热焊方法比较理想。（也可用专用胶粘接）热焊方法是PE土工膜相接的表面加热处理，使之表面熔化，然后通过压力使之融合成一体，
（2）土工膜最好沿一定方向铺设，土工膜两边均预留一定PE膜与PET不粘合层，铺设时要调整好每个单元土工膜走向，以便于两个单元土工膜的焊接。、
（3）土工膜铺设后，要用砂袋压住，以防风动，边缘接缝处要求不能有污物、水分、尘土等。
（4）焊接前要调整好接缝处两幅边PE单膜，使之搭接一定的宽带，且平整、无折皱。
（5）焊接时，最好是具有一定经验的技术人员焊接，焊接使用专用焊接机进行焊接。要调整好温度和速度，（也可胶粘接）。
根据多年实践证明，土工膜厚度不小于0.25mm，太薄可能产生气孔，且易在施工中受损而降低防渗效果。土工膜施工中，特别要注意做到铺设不宜过紧，不得打皱，拼接要牢固。要严格按技术规范施工，把好准备、铺设、拼接、检验和回填等五道质量关。由于复合土工膜良好的防渗效果，目前，宝鸡峡灌区节水改造与续建配套项目建设中，大量采用该材料，受到了设计、建设单位的广泛好评。
复合土工膜施工中注意事项：
1．复合土工膜在运输过程中不要拖拉、硬拽，避免尖锐物刺伤。
2、应从底部向高位延伸，不要拉得太紧，应留有1.50%的余幅，以备局部下沉拉伸。考虑到本工程的实际情况，边坡采取从上到下的铺设顺序；
3、相邻两幅的纵向接头不应在一条水平线上，应相互错开1m以上；
4、纵向接头应距离坝脚、弯脚处1.50m以上，应设在平面上；
5、先边坡后场底；
6、边坡铺设时，展膜方向应基本平行于最大坡度线。
7、使用须采用埋入式：覆盖厚度不宜小于30cm
8、整修防渗系统应有：垫层、防渗层，过渡层、保护层组成。
9、土体要坚实，避免不均匀沉陷，裂纹，防渗范围内的草皮、树根要清除。与膜接触面铺设粒径小的沙土或粘土作防护层。
10、铺设时土工膜不要拉得太紧，两端埋入土体部分成波纹状较好，特别是与刚性材料锚固时，应留有一定的伸缩量。
11、施工时，应避免石块，重物直接砸在土工膜上，最好边施工，边铺设膜，边覆盖保护层。
