断路器符合GB1984-2003《交流高压断路器》和IEC62271-100:2001《交流高压断路器》等国家及国际标准。

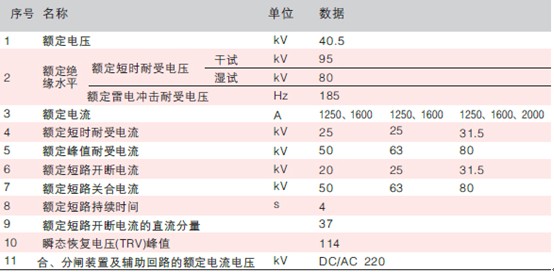

二：技术参数
三：使用条件
a) 周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-25℃。
b) 应当考虑高达1000W/m2(睛天中午)阳光辐射的影响。
c) 海拔: 不超过2000m。
D) 周围空气可以受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；污秽等级不超过GB/T5582中Ⅲ级。
e) 风速不超过34m/s.
f) 来自开关设备和控制设备的振动或地动是可以忽略的。
g) 在二次系统中感应的电磁干扰幅值不超过1.6KV。
3.2 如超出上述正常使用条件，由用户与制造厂协商。
四： 结构和工作原理
1 ；该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与弹簧机 构的输出轴相联。弹簧机构及断路器联结的联杆在一个防水的机构箱内。该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。
2 ；断路器灭弧室
断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。
真空灭弧室装在上瓷瓶内，不但避免了冲油及充SF6气体带来的诸多弊端，而且使检修和维护更为方便，在灭弧室与瓷瓶之间用绝缘材料硅酯填充，解决防凝露问题，该绝缘材料具有良好的绝缘性能、耐老化、耐室外、而高温等特点。
3：本产品可内配LZZBJ4-40.5型电流互感器，外形如图2所示。
电流互感器为穿心浇注式，安装在下瓷瓶内，在电流互感器和下瓷瓶内也用绝缘硅酯填充，用来解决绝缘及凝露问题。断路器最多可装三只电流互感器，每只电流互 感器最多可包括四个线圈，其中两个用于测量，两个用于保护。电流变比可根据用户要求选择100～2000/5等。电流互感器精度高，输出容量大等特点。
本厂可根据用户需求，设计制造特殊CT，如准确级为10P20、5P20级或0.2S级、0.1级；额定负载阻抗加大；额定二次电流为1A等，各种具体技术参数可通过协商解决。
