KSW303D直线式折弯三工位液压母线加工机是我厂自主开发研制的通用多工位母线加工设备机，它由冲孔、剪断和折弯三个独立工位组成，其中折弯工位采用直线式折弯原理。三个工位可同时操作，互不干涉。
本机用于加工各种规格的铜、铝母线。用户只要装上模具，便可将母线折弯成各种不同形状。本机折弯控制采用直线式折弯原理，刻度盘指示，无需专用模具便可折弯不同角度的母线。本机集冲、剪、折功能于一体，生产效率高，重复精度好，一机多用，是高、低压电器母线加工的理想设备。

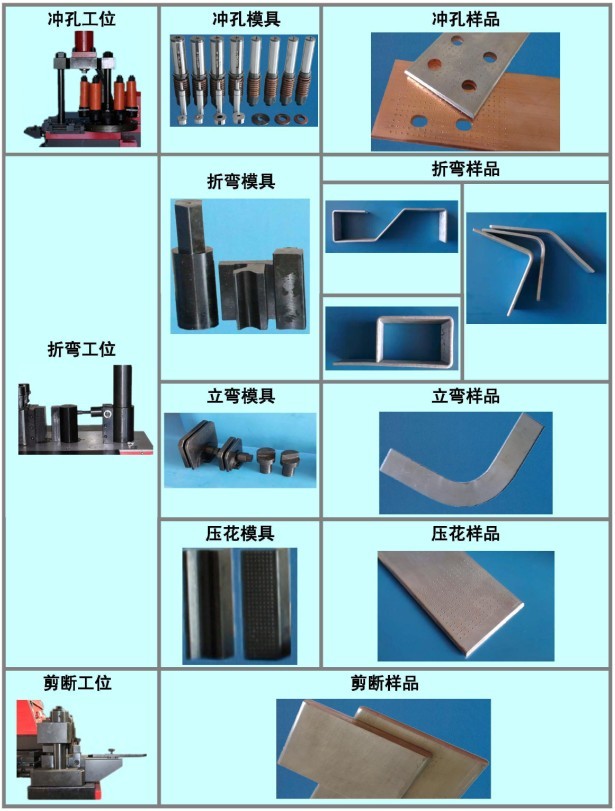

设备随机还配备了压花模，母线立弯模，小母线短边平弯模，样冲样板模，4种不同规格的园孔和4种不同规格的腰孔冲模以及备用冲头等多种模具及配件，基本满足用户生产要求。用户还可根据生产的特殊要求，定制特殊规格的模具。
设备主要技术参数
|
折弯工位： |
公称压力 |
300kN |
|
电机功率 |
5.5kW |
|
|
折弯方式 |
三点式折弯 |
|
|
定长方式 |
机械定长 |
|
|
折弯范围 |
最大平弯尺寸：160×12mm |
|
|
最大立弯尺寸：120×12mm |
||
|
角度误差 |
±0.5º |
|
|
剪断工位： |
公称压力 |
300kN |
|
电机功率 |
3kW |
|
|
剪断方式 |
上动式 |
|
|
定长方式 |
机械定长 |
|
|
剪断范围 |
最大剪断尺寸：160×8（120×12）mm |
|
|
剪断误差 |
±0.5 |
|
|
冲孔工位： |
公称压力 |
300kN |
|
电机功率 |
5.5kW |
|
|
模架形式 |
转盘式 |
|
|
模具数量 |
6副 |
|
|
定位方式 |
样冲点定位 |
|
|
厚度范围 |
12 mm |
|
|
标配规格 |
圆孔模：Φ9、Φ11、Φ13、Φ17 |
|
|
腰孔模：9×14、11×16、13×18、17×22 |
||
|
外型尺寸： |
长×宽×高 |
1750×2161×1750（含定位尺）mm |
|
机器重量： |
1400 kg |
|
