KJW303-T三工位直线式液压母线加工机是我厂自主开发研制的多工位母线加工设备机，它由冲孔、剪断和折弯三个独立工位组成，三个工位可同时操作，互不干涉。模具配备齐全，最大加工母线宽度可达300mm。

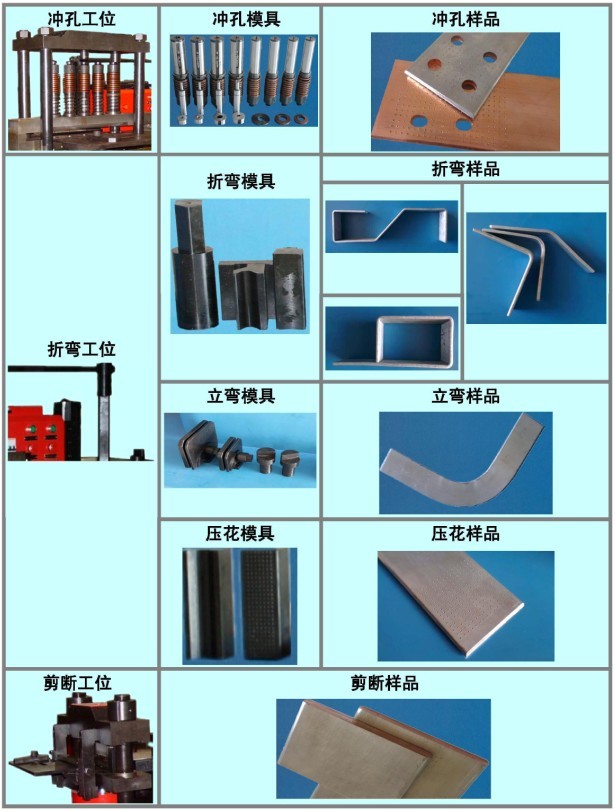

KJW303-T三工位直线式液压母线加工机为三个工位工作，分别是折弯、下料和冲孔工位。冲孔工位可预装五福模具，圆孔模四副，腰孔模一副，只需移动直线式冲孔模座即可选择模位。液压部分采用三套独立供油系统，三个工位三人同时操作，互不干涉互不影响，工作稳定可靠。本机平弯的形式采用直线式刻度盘显示控制，操作方便，角度控制准确，折弯重复精度α±0.5°，工作平稳可靠，造型美观。该设备最大优点是工作效率高，同时降低劳动强度。
设备主要技术参数：
|
折弯工位：
|
公称压力 |
300kN |
|
电机功率 |
5.5kW |
|
|
折弯方式 |
三点式折弯 |
|
|
定长方式 |
机械定长 |
|
|
折弯范围 |
最大平弯尺寸：250×12mm |
|
|
最大立弯尺寸：120×12mm |
||
|
角度误差 |
±0.5º |
|
|
剪断工位：
|
公称压力 |
900kN |
|
电机功率 |
5.5kW |
|
|
剪断方式 |
下动式 |
|
|
定长方式 |
机械定长 |
|
|
剪断范围 |
最大剪断尺寸：300×12mm |
|
|
剪断误差 |
±0.5 |
|
|
冲孔工位：
|
公称压力 |
300kN |
|
电机功率 |
5.5kW |
|
|
模架形式 |
移动直线式 |
|
|
模具数量 |
4副 |
|
|
定位方式 |
样冲点定位 |
|
|
厚度范围 |
1—12 mm |
|
|
标配规格 |
圆孔模：Φ9、Φ11、Φ13、Φ17 |
|
|
腰孔模：9×14、11×16、13×18、17×22 |
||
|
外型尺寸： |
长×宽×高 |
2100X1505X1435（不含定位尺）mm |
|
机器重量： |
2290 kg |
|
