SSL303S三工位两点式十冲孔模位液压母线加工机是我公司自主开发研制的多工位加工机，它由冲孔、剪断和折弯三个独立工位组成，三个工位可同时操作，互不干涉。

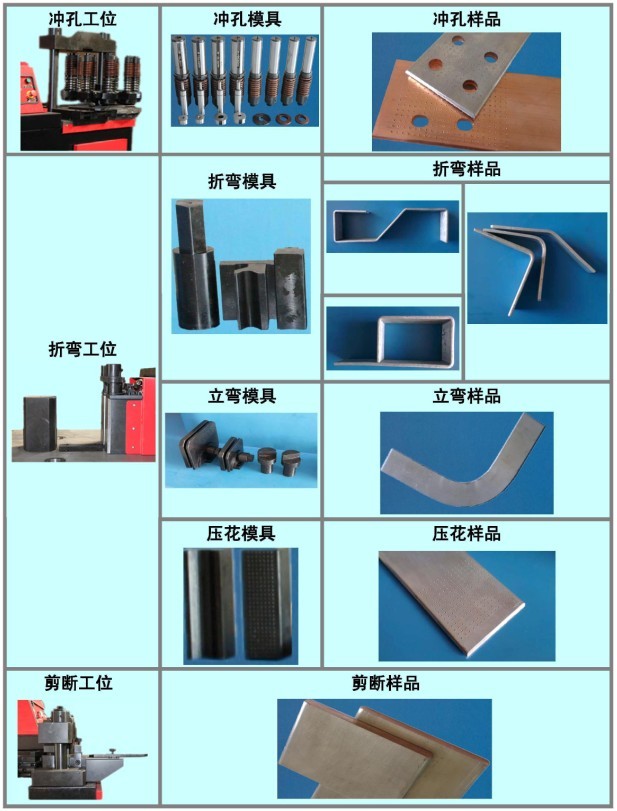

本机平弯采用两点式原理，PLC带双编码器控制，可自动检测折弯角度并对误差角度进行校正补偿，折弯精度±0.2°。立弯、短边平弯使用光栅尺直线位移控制。下料工位为上动式，刀口可视性好，操作直观便捷，尤其是解决了短母线端头划线剪断问题。冲孔工位为转塔式，设置有十个模位，六个圆孔模，四个腰孔模，动能强大不用更换冲孔模便可完成冲孔工序。冲孔、剪断和折弯三个工位可同时操作，互不干涉。本机同时还可以完成母线的压花，校平工作，生产效率高，重复精度高，一机多用，是高、低压电器母线加工的理想设备。
设备主要技术参数：
|
折弯工位： |
公称压力 |
300kN |
|
电机功率 |
5.5kW |
|
|
折弯方式 |
数控折弯 |
|
|
定长方式 |
机械或数控定长 |
|
|
折弯范围 |
最大平弯尺寸：160×12mm |
|
|
最大立弯尺寸：120×12mm |
||
|
角度误差 |
±0.1º |
|
|
剪断工位： |
公称压力 |
350kN |
|
电机功率 |
3kW |
|
|
剪断方式 |
上动式 |
|
|
定长方式 |
机械定长 |
|
|
剪断范围 |
最大剪断尺寸：160×8mm 或120×12mm |
|
|
剪断误差 |
±0.5 |
|
|
冲孔工位： |
公称压力 |
300kN |
|
电机功率 |
5.5kW |
|
|
模架形式 |
转盘式 |
|
|
模具数量 |
10副 |
|
|
定位方式 |
样冲点定位 |
|
|
厚度范围 |
12 mm |
|
|
标配规格 |
圆孔模：Φ7、Φ9、Φ11、Φ13、Φ17、Φ21 |
|
|
腰孔模：9×14、11×16、13×18、17×22 |
||
|
外型尺寸： |
长×宽×高 |
2145×1650×1613（不含定位尺）mm |
|
机器重量： |
2200 kg |
|
