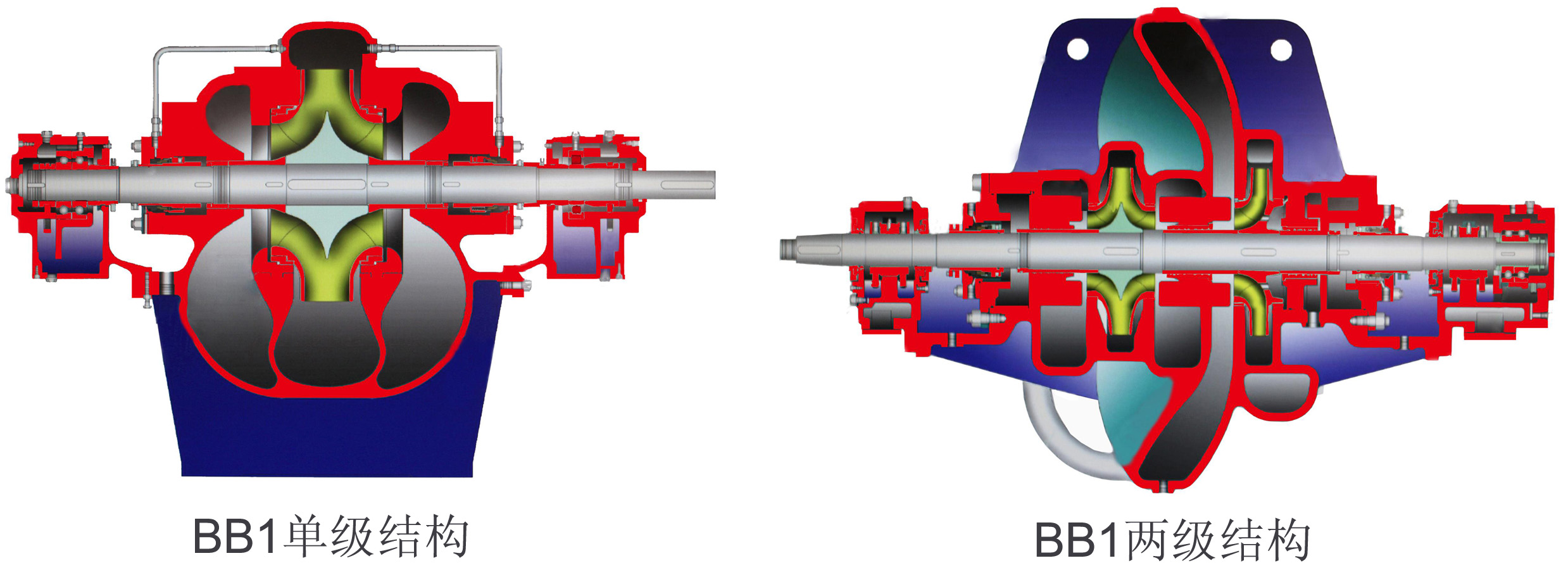

JSM系列轴向剖分双吸泵为轴向剖分、单级或两级设计的两端支撑离心泵，泵体采用蜗壳式结构，单级结构为底脚支撑，两级结构为中心支撑。单级结构中叶轮采用双吸结构，两级结构中首级叶轮采用双吸结构，次级采用单吸叶轮。按API610第十版标准设计和制造, 同时满足第八、九版标准要求。进出口法兰尺寸满足ANSI或DIN标准。密封腔体尺寸完全符合ISO21049(API682)标准规定，安装集装式机械密封是标准设计，也适合安装单端面机械密封、双端面机械密封。冲洗、冷却、加热、急冷和缓冲液管路的连接符合API方案。坚固的焊接并带有集液盘和起吊耳的API底座。
2.应用领域
用于石油化工、原油、成品油、天然气、工业流程、水利灌溉、污水处理、供水与水处理、电站、热电厂、造纸、海上工业等领域，输送各种清洁的或带有微量固体颗粒的、中性或有腐蚀性的介质。
3.性能范围
口径：125～800mm
流量： ～10000m3/h
扬程： ～180m
工作压力：单级泵～2.5MPa，两级泵～5.0MPa
工作温度： - 20℃～ + 160℃
