低压熔断器

低压熔断器
1、分类（结构、用途）
2、RM系列无填料封闭管式熔断器

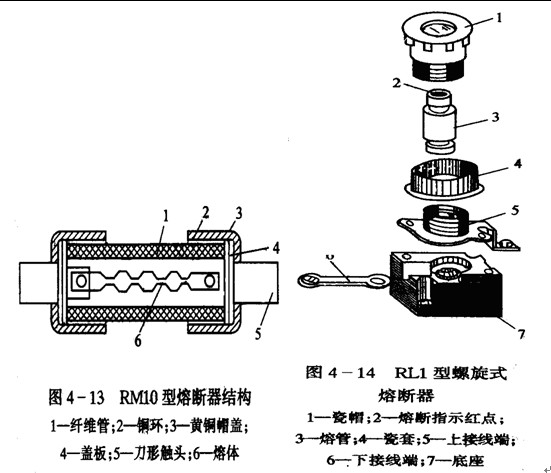

1）结构：图4-13。
内壁采用易分解灭弧气体的纤维管、变截面熔体。
2）原理：分解气体灭弧。短路时熔体在窄部熔断、过负荷时在宽窄结合部熔断。
3）作用：井下低爆开关。
2、RL1型螺旋式熔断器
1）结构：图4-14。
2）特点： 属于限流熔断器。
3）作用：用于小电流主电路、控制电路、井下低爆开关。
3、R_TO型有填料密封管式熔断器

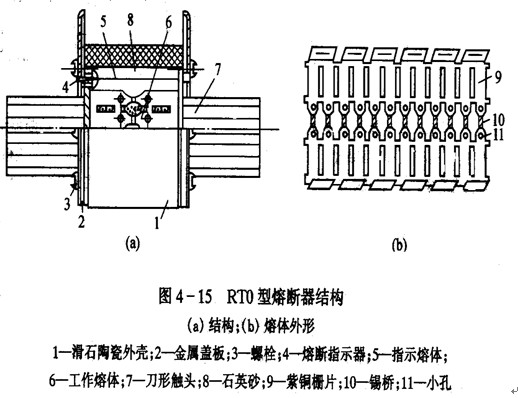

1）结构：图4-15。有红色熔断指示器。
2）特点：属限流熔断器。
3）应用：短路电流较大的低压电路中、配低压控制屏。
